液壓鉚接機

鉚鉗

鉚鉗分為懸吊式和臥式，并且以懸吊式應用廣泛。其主要組成部分包括鉚鉗油缸、鉚鉗體、動鉚模、靜鉚模和手柄按鈕等。對于懸吊式鉚鉗，為保障鉚鉗的性能，同時盡可能的減小重量，以便操縱輕便靈活，鉚鉗體及鉚鉗油缸等零件采用了優良的特殊鋼材，并經優化設計，使其各方面性能達到優。臥式鉚鉗一般采用鑄鋼制成并帶有底座。懸吊式鉚鉗參數表鉚鉗代號鉗體喉深H鉚接力KN鉚釘直徑油缸內徑油缸行程S鉚模孔徑O安裝脖徑B安裝脖長A鉗體開口LDEFGIMl油管接口K選用液壓站冷鉚熱鉚HYQ16-1001001608128070166060180303302106028011540M18×1.5HY20HYQ16-15015034527060HYQ16-20020036534065HYQ20-12012020010169070206465190303502406028513045M18×1.5HY20HY30HYQ20-16016036530565HYQ20-20020038036065HYQ20-24024039540570HYQ25-120120250101810080207270200353602507030014040M18×1.5HY30HYQ25-16016037531570HYQ25-20020039037070HYQ25-24024040541575HYQ30-120120300122011080208080210473852657530514640M22×1.5HY30HY40HYQ30-15015039530580HYQ30-18018040534580HYQ30-22022042039580HYQ30-26026043045085HYQ30-30030044050085HYQ40-130130400142212590228080225524103058031916345M27×1.5HY40HYQ40-15015042533080HYQ40-18018044037080HYQ40-22022045043085HYQ40-26026047048085HYQ40-30030048053085HYQ50-1501505001624140120259590275625003509036018545M33×2HY50HYQ50-20020052541590HYQ50-25025054047590HYQ50-30030056054595臥式鉚鉗參數表鉚鉗代號鉗體喉深H鉚接力KN鉚釘直徑油缸內徑油缸行程S鉚模孔徑O安裝脖徑B安裝脖長A鉗體開口LDEIMl油管接口K選用液壓站冷鉚熱鉚HYW30-200200300122011012022801003804762034514640M22×1.5HY30HY40HYW30-250250640HYW30-300300660HYW40-200200400142212515025901204205269037916380M27×1.5HY40HYW40-250250720HYW40-300300740HYW50-250250500162414015030951404606280039018580M33×2HY50HYW50-300300830HYW50-350350860說明 1）鉚鉗體尺寸可根據實際鉚接部位設計。 2）鉚鉗配備的液壓站為保證鉚接速度盡量向小一規格的鉚鉗兼容。 3）使用同一鉚鉗鉚接不同規格鉚釘時，除需更換鉚模外，液壓站還需使用雙壓力機型。為盡可能適應各種形狀的工件及鉚釘直徑大小的需要，將鉚鉗制備成系列型號，以方便選用。對于特殊要求的鉚鉗（體）可隨時與我公司聯系。

0372-5051346

在線留言在線預定

內容詳情

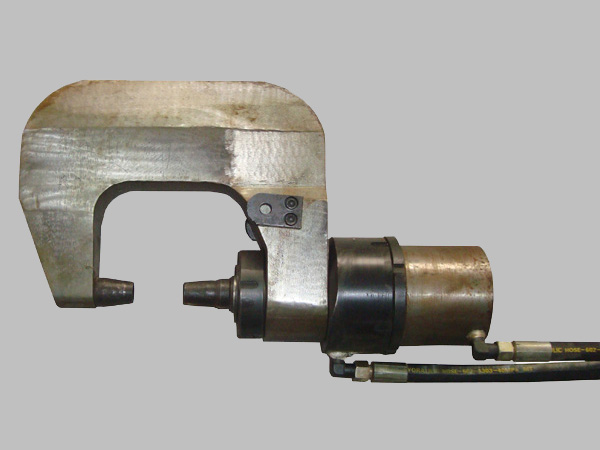

鉚鉗分為懸吊式和臥式，并且以懸吊式應用廣泛。其主要組成部分包括鉚鉗油缸、鉚鉗體、動鉚模、靜鉚模和手柄按鈕等。

對于懸吊式鉚鉗，為保障鉚鉗的性能，同時盡可能的減小重量，以便操縱輕便靈活，鉚鉗體及鉚鉗油缸等零件采用了優良的特殊鋼材，并經優化設計，使其各方面性能達到優。

臥式鉚鉗一般采用鑄鋼制成并帶有底座。

1342748008

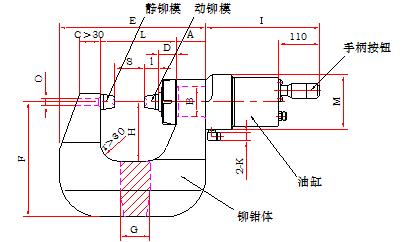

懸吊式鉚鉗參數表

鉚鉗代號	鉗體喉深 H	鉚接力 KN	鉚釘直徑		油缸內徑	油缸行程 S	鉚模孔徑 O	安裝脖徑 B	安裝脖長 A	鉗體開口 L	D	E	F	G	I	M	l	油管接口 K	選用液壓站
			冷鉚	熱鉚
HYQ16-100	100	160	8	12	80	70	16	60	60	180	30	330	210	60	280	115	40	M18×1.5	HY20
HYQ16-150	150											345	270	60
HYQ16-200	200											365	340	65
HYQ20-120	120	200	10	16	90	70	20	64	65	190	30	350	240	60	285	130	45	M18×1.5	HY20 HY30
HYQ20-160	160											365	305	65
HYQ20-200	200											380	360	65
HYQ20-240	240											395	405	70
HYQ25-120	120	250	10	18	100	80	20	72	70	200	35	360	250	70	300	140	40	M18×1.5	HY30
HYQ25-160	160											375	315	70
HYQ25-200	200											390	370	70
HYQ25-240	240											405	415	75
HYQ30-120	120	300	12	20	110	80	20	80	80	210	47	385	265	75	305	146	40	M22×1.5	HY30 HY40
HYQ30-150	150											395	305	80
HYQ30-180	180											405	345	80
HYQ30-220	220											420	395	80
HYQ30-260	260											430	450	85
HYQ30-300	300											440	500	85
HYQ40-130	130	400	14	22	125	90	22	80	80	225	52	410	305	80	319	163	45	M27×1.5	HY40
HYQ40-150	150											425	330	80
HYQ40-180	180											440	370	80
HYQ40-220	220											450	430	85
HYQ40-260	260											470	480	85
HYQ40-300	300											480	530	85
HYQ50-150	150	500	16	24	140	120	25	95	90	275	62	500	350	90	360	185	45	M33×2	HY50
HYQ50-200	200											525	415	90
HYQ50-250	250											540	475	90
HYQ50-300	300											560	545	95

1342748113

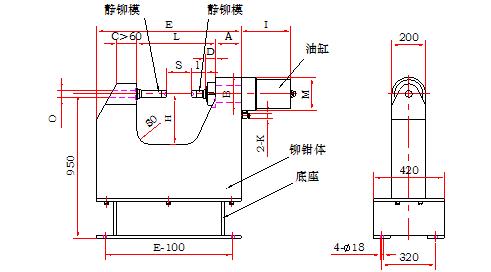

臥式鉚鉗參數表

鉚鉗代號	鉗體喉深 H	鉚接力 KN	鉚釘直徑		油缸內徑	油缸行程 S	鉚模孔徑 O	安裝脖徑 B	安裝脖長 A	鉗體開口 L	D	E	I	M	l	油管接口 K	選用液壓站
			冷鉚	熱鉚
HYW30-200	200	300	12	20	110	120	22	80	100	380	47	620	345	146	40	M22×1.5	HY30 HY40
HYW30-250	250											640
HYW30-300	300											660
HYW40-200	200	400	14	22	125	150	25	90	120	420	52	690	379	163	80	M27×1.5	HY40
HYW40-250	250											720
HYW40-300	300											740
HYW50-250	250	500	16	24	140	150	30	95	140	460	62	800	390	185	80	M33×2	HY50
HYW50-300	300											830
HYW50-350	350											860
